Cara Kerja Load Cell: Ilmu Pengetahuan di Balik Akurasi Jembatan Timbang

Cara Kerja Load Cell: Jawaban Singkat

Sel beban mengubah gaya mekanis—berat—menjadi sinyal listrik. Di dalam setiap sel beban terdapat elemen logam yang sedikit berubah bentuk saat terkena beban. Terikat pada elemen tersebut adalah pengukur regangan: foil resistif tipis yang hambatan listriknya berubah saat diregangkan atau dikompres. Perubahan resistansi tersebut menghasilkan keluaran tegangan terukur yang sebanding dengan gaya yang diterapkan. dalam sebuah jembatan timbang , beberapa sel beban ditempatkan di bawah dek, dan gabungan sinyal listriknya diproses oleh indikator atau kotak sambungan untuk menampilkan pembacaan berat.

Itulah mekanisme intinya. Segala sesuatu yang lain—penyegelan kedap udara, kompensasi suhu, perlindungan beban berlebih, keluaran digital—adalah rekayasa yang dibangun berdasarkan prinsip dasar tersebut. Memahami detailnya penting karena pemilihan, pemasangan, dan pemeliharaan sel beban secara langsung menentukan seberapa akurat dan andal kinerja jembatan timbang selama bertahun-tahun beroperasi.

Strain Gauge: Inti dari Setiap Load Cell

Pengukur regangan adalah elemen penginderaan yang memungkinkan teknologi sel beban. Ini terdiri dari pola foil logam halus—biasanya paduan nikel-kromium—diikat dengan perekat pada permukaan badan logam elastis, biasanya baja paduan bermutu tinggi atau baja tahan karat. Ketika badan logam berubah bentuk karena berat, foil juga ikut berubah bentuk. Hal ini mengubah hambatan listrik foil berdasarkan hubungan yang dijelaskan oleh faktor pengukur (GF).

Faktor pengukur untuk sebagian besar pengukur regangan logam adalah kira-kira 2.0 , artinya strain 0,1% menghasilkan perubahan resistensi sebesar 0,2%. Untuk pengukur regangan standar 350 ohm, ini berarti perubahan resistansi sekitar 0,7 ohm—nilai kecil yang memerlukan desain sirkuit yang cermat agar dapat mengukur secara akurat.

Sirkuit Jembatan Wheatstone

Load cell menggunakan empat strain gauge yang disusun dalam konfigurasi jembatan Wheatstone. Dua alat pengukur ditempatkan dalam tegangan (memanjang saat diberi beban) dan dua kali dalam kompresi (memendek saat diberi beban). Pengaturan ini memberikan beberapa keuntungan penting:

• Sinyal keluaran menjadi dua kali lipat dibandingkan dengan menggunakan pengukur tunggal, sehingga meningkatkan sensitivitas.
• Efek suhu hilang karena keempat alat pengukur mengalami lingkungan termal yang sama.
• Kesalahan non-linearitas dikurangi melalui pengaturan ukuran yang berlawanan.
• Jembatan menghasilkan keluaran nol pada beban nol (keluaran nol), membuat sinyal lebih mudah diproses.

Tegangan eksitasi standar sebesar 5 hingga 15 volt DC diterapkan di seberang jembatan. Pada kapasitas terukur, jembatan menghasilkan keluaran tingkat milivolt—biasanya 2mV/V , artinya eksitasi 10V menghasilkan 20 mV pada beban penuh. Sinyal ini kemudian diperkuat dan diproses.

Jenis Load Cell yang Digunakan di Jembatan Timbang

Tidak semua sel beban memiliki geometri yang sama. Bentuk bagian dalam elemen elastis menentukan bagaimana elemen tersebut berubah bentuk, sehingga memengaruhi keakuratan, rentang kapasitas, dan kesesuaian untuk berbagai konfigurasi jembatan timbang.

Sel Beban Kompresi

Ini adalah jenis yang paling umum ditemukan pada jembatan timbang yang dipasang di lubang dan yang dipasang di permukaan. Mereka dirancang untuk menahan beban dalam satu sumbu—lurus ke bawah—dan biasanya berbentuk silinder atau pancake. Sel kompresi yang digunakan pada timbangan truk menangani kapasitas dari 50 ton hingga lebih dari 150 ton per sel , dengan enam hingga dua belas sel yang biasanya menopang dek jembatan timbang penuh. Mereka kuat, mudah dipasang, dan menangani beban samping dengan cukup baik bila dilengkapi dengan perangkat keras pemasangan yang tepat.

Sel Beban Balok Bending

Sel balok pembengkok bekerja berdasarkan prinsip kantilever atau balok berujung ganda. Beban diterapkan pada satu atau dua titik sepanjang balok yang dipasang pada ujung yang lain, menyebabkan balok tersebut bengkok. Pengukur regangan yang ditempatkan pada lokasi momen lentur maksimum menangkap deformasi ini. Sel-sel ini populer pada timbangan platform berprofil rendah dan desain jembatan timbang portabel tertentu karena dapat dipasang pada profil dek yang sangat dangkal. Mereka biasanya digunakan untuk kapasitas di bawah 20 ton per sel .

Sel Beban Balok Geser

Sel balok geser mengukur tegangan geser daripada tekukan atau kompresi langsung. Pengukur regangan diorientasikan pada 45 derajat terhadap sumbu balok untuk menangkap regangan geser maksimum. Desain ini sangat tidak sensitif terhadap titik penerapan beban—keuntungan yang signifikan dalam aplikasi jembatan timbang adalah ketika beban gandar kendaraan tidak dapat mendarat pada posisi yang tepat. Balok geser menawarkan akurasi yang sangat baik, biasanya dapat dicapai OIML Kelas C3 atau lebih baik , dan banyak digunakan pada timbangan gandar portabel dan instalasi jembatan timbang permanen.

Sel Beban Titik Tunggal

Sel titik tunggal dirancang untuk memberikan pembacaan yang akurat di mana pun beban ditempatkan pada platform—dalam batas tertentu. Mereka terutama digunakan pada skala platform yang lebih kecil dan jarang ditemukan pada jembatan timbang truk ukuran penuh. Namun, mereka muncul di beberapa timbangan bantalan gandar yang digunakan untuk pemeriksaan penegakan hukum di pinggir jalan dengan cepat.

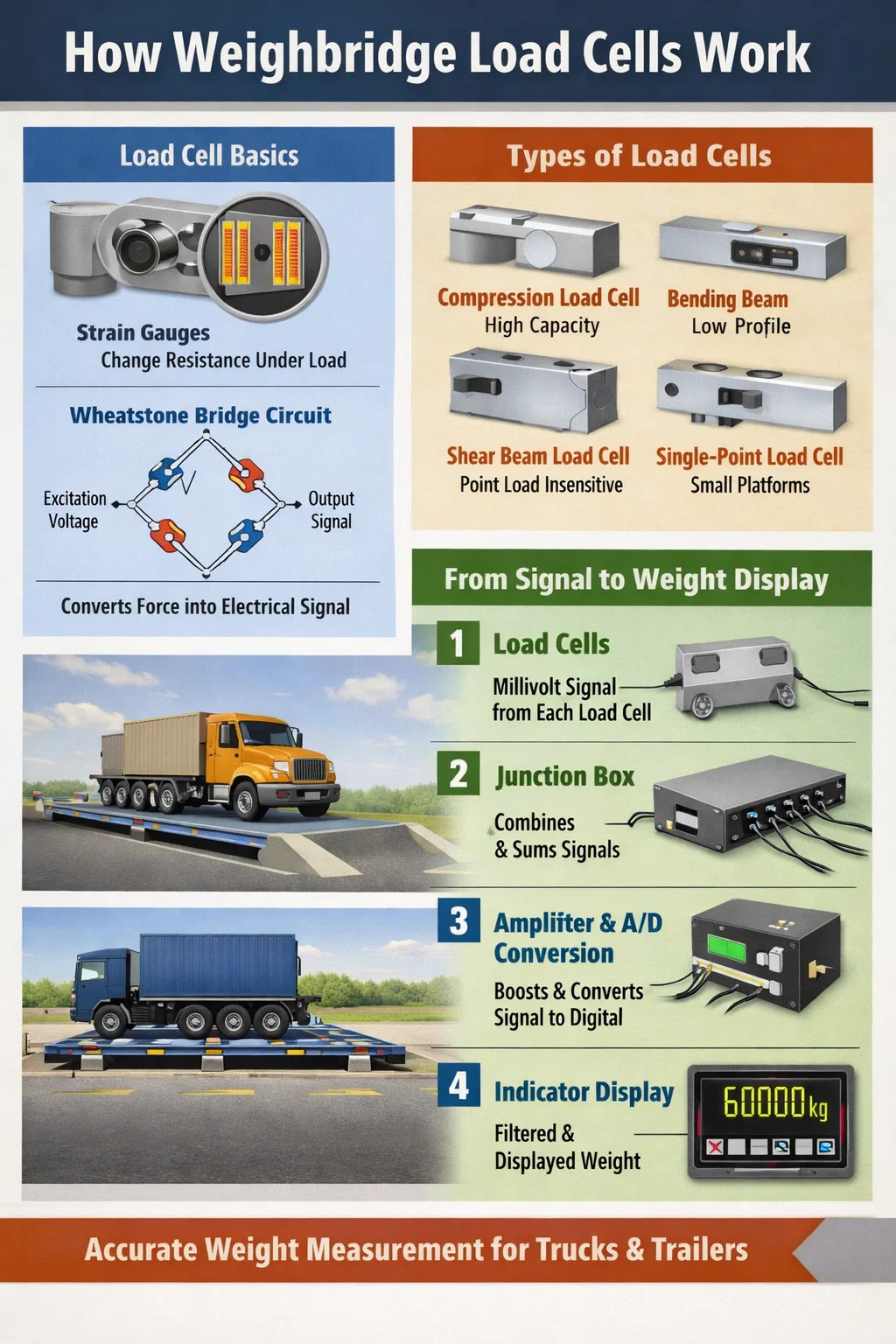

Dari Sinyal Mentah hingga Pembacaan Berat: Jalur Sinyal di Jembatan Timbang

Memahami cara kerja sel beban secara terpisah hanyalah sebagian dari gambarannya. Dalam instalasi jembatan timbang, beberapa sel beban bekerja bersama, dan sinyalnya melewati beberapa tahap pemrosesan sebelum nilai bobot muncul di layar.

Langkah 1: Keluaran Sel Individu

Setiap sel beban di bawah dek jembatan timbang menghasilkan sinyal tingkat milivolt yang sebanding dengan gaya yang dibawanya. Karena beban dari kendaraan tidak pernah terpusat secara sempurna, masing-masing sel memikul bagian yang tidak sama. Sebuah truk berbobot 60 ton yang diparkir secara asimetris dapat memuat 12 ton di satu sel sudut dan 8 ton di sel sudut lainnya.

Langkah 2: Kotak Persimpangan dan Penjumlahan Sinyal

Semua kabel sel individual menuju ke kotak persimpangan (juga disebut kotak penjumlahan). Di dalam, sinyal digabungkan—baik secara pasif melalui jaringan penjumlahan resistif atau secara aktif melalui amplifikasi. Kotak persimpangan penjumlahan pasif menggunakan resistor trim untuk menyesuaikan perbedaan sensitivitas sel, memastikan bahwa beban 1 ton pada sel tunggal menghasilkan kontribusi yang sama terhadap output yang dijumlahkan. Langkah kalibrasi ini sangat penting: tanpanya, posisi beban di dek jembatan timbang akan memengaruhi pembacaan akhir.

Langkah 3: Amplifikasi dan Konversi Analog-ke-Digital

Sinyal milivolt yang dijumlahkan—masih sangat kecil—bergerak ke indikator berat. Di dalamnya, penguat instrumentasi presisi meningkatkan sinyal, biasanya hingga kisaran 0–10 volt. Konverter analog-ke-digital (ADC) kemudian mengambil sampel sinyal yang diperkuat. Indikator jembatan timbang modern digunakan ADC 24-bit , yang menyediakan lebih dari 16 juta langkah terpisah di seluruh rentang pengukuran. Resolusi ini jauh lebih baik daripada peningkatan tampilan yang disyaratkan secara hukum, sehingga memberikan pembacaan yang stabil dan tahan kebisingan.

Langkah 4: Penyaringan dan Tampilan Digital

Data ADC mentah berisik. Beban angin, getaran kendaraan, dan gangguan listrik semuanya menyebabkan fluktuasi yang cepat. Mikroprosesor indikator menerapkan algoritme pemfilteran digital—seringkali filter berbasis rata-rata atau frekuensi yang dapat dikonfigurasi—untuk mengekstraksi nilai bobot yang stabil. Nilai akhir yang ditampilkan dibulatkan ke interval skala yang disetujui, yang biasanya berlaku untuk jembatan timbang legal untuk perdagangan 20kg untuk skala 60 ton.

Spesifikasi Utama Load Cell dan Pengaruhnya terhadap Kinerja Jembatan Timbang

Saat memilih sel beban untuk jembatan timbang, nomor lembar data secara langsung memprediksi kualitas pengukuran. Inilah arti sebenarnya dari setiap spesifikasi dalam praktiknya.

Kapasitas Terukur (Emax)

Beban maksimum yang dirancang sel untuk diukur secara akurat. Demi keselamatan, sel beban juga diberi peringkat untuk beban berlebih yang aman—biasanya 150% dari kapasitas terukur —Dan biasanya terjadi kelebihan beban sebelum kerusakan permanen 300% . Sebuah jembatan timbang yang menangani beban kotor kendaraan seberat 60 ton yang didukung oleh enam sel memerlukan sel yang masing-masing memiliki kapasitas minimal 15 ton jika distribusi muatan diperhitungkan, ditambah margin beban berlebih yang cukup untuk pemuatan dinamis selama masuknya kendaraan.

Kelas Akurasi (nmax)

OIML (Organisasi Internasional Metrologi Legal) mengklasifikasikan sel beban dari Kelas A (akurasi tertinggi) hingga Kelas D (terendah). Sel beban jembatan timbang biasanya Kelas C3 atau C4 , yang angkanya menunjukkan jumlah maksimum interval verifikasi—masing-masing 3.000 atau 4.000. Load cell C3 yang digunakan pada jembatan timbang seberat 60 ton dapat mendukung penambahan tampilan sebesar 60.000 kg 3.000 = 20 kg, yang sejalan dengan persyaratan jembatan timbang standar.

Kesalahan Gabungan

Spesifikasi ini menggabungkan kesalahan non-linearitas dan histeresis menjadi satu nilai, biasanya dinyatakan sebagai persentase keluaran terukur. Untuk sel beban C3, kesalahan gabungan biasanya terjadi ±0,023% dari nilai keluaran atau lebih baik . Pada sel berkapasitas 20 ton yang menghasilkan 2 mV/V pada beban penuh, hal ini setara dengan kesalahan kurang dari 0,9 mikrovolt—nilai yang sangat kecil yang memerlukan perlindungan dan praktik pengkabelan yang cermat agar dapat bertahan melalui rantai sinyal.

Koefisien Suhu

Sel beban yang digunakan pada instalasi jembatan timbang luar ruangan menghadapi perubahan suhu yang besar. Dua koefisien suhu penting:

• TK Nol : Perubahan keluaran nol per derajat perubahan suhu, biasanya ditentukan kurang dari 0,02% keluaran terukur per 10°C.
• Rentang TK : Perubahan sensitivitas per derajat, biasanya kurang dari 0,008% per 10°C untuk sel beban berkualitas.

Pada jembatan timbang luar ruangan yang beroperasi pada suhu -10°C hingga 50°C—kisaran 60 derajat—sel dengan Rentang TK 0,008%/10°C akan mengalami pergeseran rentang sebesar 0,048% . Pada skala 60 ton, penurunan tersebut berarti 29 kg yang disebabkan oleh suhu saja. Inilah sebabnya mengapa kalibrasi jembatan timbang selalu dilakukan pada suhu pengoperasian, dan mengapa verifikasi ulang secara berkala diwajibkan secara hukum.

Perlindungan Masuknya (Peringkat IP)

Sel beban jembatan timbang dipasang secara permanen di luar ruangan, sering kali di lingkungan pit yang sering terkena banjir, lumpur, dan pencucian bertekanan. Peringkat IP minimum yang dapat diterima untuk sel beban jembatan timbang adalah IP67 (kedap debu dan tahan perendaman sementara hingga kedalaman 1 meter). Banyak instalasi yang menentukan IP68 atau IP69K , peringkat terakhir mengizinkan pancaran air bertekanan tinggi dan bersuhu tinggi—relevan untuk lokasi yang membersihkan dek jembatan timbang secara rutin.

Sel Beban Analog vs. Digital dalam Sistem Jembatan Timbang

Sel beban tradisional mengeluarkan sinyal milivolt analog. Selama dua dekade terakhir, sel beban digital—yang mengintegrasikan ADC dan mikroprosesor langsung di dalam badan sel beban—menjadi semakin umum di instalasi jembatan timbang. Perbedaannya signifikan dalam hal praktis.

Sistem Sel Beban Analog

Sel analog lebih sederhana, lebih murah, dan kompatibel dengan hampir semua indikator berat yang ada di pasaran. Sinyal milivoltnya rentan terhadap interferensi elektromagnetik (EMI) pada kabel yang panjang—sebuah kekhawatiran nyata di lokasi industri besar yang memiliki alat berat. Pengoperasian kabel praktis maksimum sebelum degradasi sinyal menjadi masalah adalah kira-kira 100 hingga 150 meter dengan kabel berpelindung standar.

Sistem Sel Beban Digital

Sel beban digital mengubah sinyal pengukur regangan menjadi nilai digital di dalam wadah sel dan mengirimkan data melalui bus serial—biasanya bus RS-485 atau CAN. Keuntungan utama meliputi:

• Kekebalan terhadap EMI melalui kabel yang panjang, dengan transmisi yang andal 500 meter atau lebih .
• Diagnostik sel individual—indikator dapat mengidentifikasi sel spesifik mana yang bermasalah, bukan sekadar mendeteksi kesalahan sistem.
• Kompensasi suhu otomatis dilakukan di dalam setiap sel menggunakan sensor suhunya sendiri.
• Pemangkasan dan kalibrasi yang disederhanakan melalui perangkat lunak, bukan penyesuaian resistor.

Kerugiannya adalah biaya—sel beban digital jauh lebih mahal—dan ketergantungan vendor, karena sel dari produsen berbeda sering kali menggunakan protokol komunikasi yang tidak kompatibel.

Bagaimana Load Cell Dipasang di Jembatan Timbang

Pemasangan yang benar sama pentingnya dengan kualitas sel. Sel beban yang ditentukan secara sempurna dan dipasang secara tidak benar akan memberikan pembacaan yang tidak akurat dan tidak stabil. Sistem pemasangan sel beban jembatan timbang harus menyelesaikan beberapa hal secara bersamaan.

Mentransmisikan Gaya Vertikal Sambil Menolak Beban Samping

Sel beban dirancang untuk mengukur gaya dalam satu sumbu. Beban samping—yang disebabkan oleh pengereman kendaraan, pemuaian panas dek, atau ketidaksejajaran dek—menyebabkan kesalahan dan mempercepat kelelahan. Rakitan pemasangan menggunakan rocker pin, tombol beban, atau dasar sel beban yang menyelaraskan sendiri untuk memastikan bahwa gaya di luar sumbu ditolak secara mekanis. Pemasangan rocker pin memungkinkan sel untuk dimiringkan sedikit ke segala arah, hanya mentransfer komponen vertikal dari gaya yang diterapkan ke elemen penginderaan.

Mengakomodasi Ekspansi Termal

Sebuah dek jembatan timbang baja sepanjang 18 meter akan mengembang kira-kira 10mm antara suhu musim dingin dan musim panas di iklim sedang (menggunakan koefisien muai panas sekitar 11,7 × 10⁻⁶ /°C dan kisaran suhu 50°C). Perangkat keras pemasangan harus memungkinkan gerakan ini tanpa mengikat. Konfigurasi pemasangan ujung tetap dan ujung bebas mengatasi hal ini dengan memasang dek di satu ujung dan memungkinkan gerakan geser terbatas di ujung lainnya, mencegah ekspansi termal diinterpretasikan sebagai perubahan beban.

Mencegah Pengangkatan

Beberapa desain pemasangan sel beban menggunakan baut pengikat atau klip penahan untuk mencegah dek terangkat dari sel selama pemuatan di luar pusat. Tanpa penahan gaya angkat, beban eksentrik di dekat salah satu ujung jembatan timbang dapat menyebabkan ujung jembatan timbang yang lain terangkat, sehingga sel terlepas dari beban dan menimbulkan kesalahan yang signifikan. Rakitan batang periksa yang membatasi pergerakan dek ke atas hingga 2–3 mm merupakan bagian standar dari pemasangan jembatan timbang yang berkualitas.

Mode Kegagalan Sel Beban yang Umum di Jembatan Timbang

Sel beban kuat namun tidak bisa dihancurkan. Mengetahui penyebab kegagalannya akan membantu tim pemeliharaan mengidentifikasi masalah sebelum menyebabkan kesalahan penimbangan yang signifikan atau kegagalan sistem total.

Masuknya Kelembapan

Bahkan sel dengan peringkat IP68 pun dapat dikompromikan jika titik masuk kabel rusak, jika konektor kabel tidak tersegel dengan benar, atau jika badan sel retak secara fisik. Kelembaban yang mencapai pengukur regangan menyebabkan korosi pada foil, perubahan sifat perekat, dan akhirnya kebocoran listrik di antara lengan jembatan. Gejalanya biasanya berupa penyimpangan bertahap dalam pembacaan nol dan peningkatan ketidakstabilan. Memeriksa resistansi isolasi antara sirkuit jembatan dan badan sel (harus melebihi 5.000 MΩ pada sel sehat) adalah langkah diagnostik standar.

Kelebihan beban dan Kelelahan

Satu beban berlebih yang parah—dari kendaraan yang menabrak geladak dengan kecepatan tinggi, atau dari derek yang mendaratkan beban berat secara tidak terduga—dapat merusak elemen elastis secara plastis. Setelah berubah bentuk, titik nol sel bergeser secara permanen dan tidak dapat dikalibrasi ulang. Kelelahan terakumulasi selama jutaan siklus beban; sebagian besar sel jembatan timbang berkualitas dinilai 10 juta atau lebih siklus pada kapasitas terukur, namun pembebanan kejut dan beban berlebih secara signifikan mengurangi umur lelah.

Kerusakan Kabel

Kabel sel beban dipasang di lokasi terbuka di bawah dek jembatan timbang. Kerusakan akibat hewan pengerat, pelenturan berulang-ulang akibat pergerakan dek, dan kerusakan fisik akibat puing-puing adalah penyebab umum kegagalan kabel. Pelindung yang rusak atau putusnya sebagian pada konduktor sinyal menimbulkan kebisingan, kesalahan offset, atau kehilangan sinyal total. Perlindungan saluran kabel dan inspeksi visual rutin merupakan tindakan pencegahan sederhana yang memperpanjang umur sistem.

Korosi pada Perangkat Keras Pemasangan

Badan sel beban baja tahan karat tahan korosi, namun perangkat keras pemasangan baja ringan di sekitarnya—dasar sel beban, batang periksa, baut pemasangan—tidak tahan korosi. Perangkat keras yang terkorosi dapat menghambat, mencegah gerakan kecil yang diperlukan selama ekspansi termal, dan menimbulkan gaya samping pada sel beban. Jadwal inspeksi dan pelumasan tahunan untuk pemasangan perangkat keras merupakan persyaratan perawatan minimum.

Kalibrasi: Menghubungkan Fisika Load Cell dengan Akurasi Hukum

Output sel beban dalam milivolt tidak ada artinya sampai sel beban tersebut dikalibrasi terhadap bobot referensi yang diketahui. Kalibrasi menetapkan hubungan matematis antara output listrik dan berat yang ditampilkan, dan kalibrasi ulang secara berkala memastikan bahwa hubungan tersebut tidak menyimpang.

Kalibrasi Bobot Mati

Standar terbaik untuk kalibrasi jembatan timbang adalah memuat dek dengan anak timbangan uji bersertifikasi yang massanya diketahui—biasanya Massa bersertifikat kelas M1 atau F2 dapat ditelusuri ke standar nasional. Indikator disesuaikan sehingga pembacaan yang ditampilkan sesuai dengan bobot yang diterapkan pada beberapa titik di seluruh rentang pengukuran. Untuk jembatan timbang seberat 60 ton, kalibrasi biasanya melibatkan beban uji pada 0, 20%, 50%, dan 100% dari kapasitas maksimum.

Kalibrasi Berat Pengganti

Pengangkutan dan penanganan anak timbang uji yang memadai untuk kalibrasi kapasitas penuh memerlukan biaya yang mahal dan menuntut logistik. Metode timbangan pengganti—menggunakan perangkat referensi sel beban hidraulik atau kendaraan dengan bobot terverifikasi—memungkinkan pemeriksaan kalibrasi dengan biaya lebih rendah. Metode ini diterima oleh banyak otoritas timbangan dan pengukuran nasional untuk verifikasi berkala antara kalibrasi bobot mati penuh, asalkan kalibrasi awal dilakukan dengan bobot mati.

Persyaratan Verifikasi Hukum

Jembatan timbang yang digunakan untuk perdagangan—menagih pelanggan berdasarkan beratnya, memeriksa kepatuhan kendaraan, atau pengukuran fiskal—harus diverifikasi secara berkala oleh lembaga inspeksi resmi. Di Uni Eropa, Petunjuk Instrumen Penimbangan Non-Otomatis (NAWI) menetapkan kesalahan maksimum yang diperbolehkan (MPE) untuk jembatan timbang perdagangan: ±0,5 interval skala pada verifikasi awal dan interval skala ±1 dalam pelayanan. Interval verifikasi berbeda-beda di setiap yurisdiksi tetapi umumnya demikian 1 hingga 2 tahun .

Tips Praktis untuk Memaksimalkan Umur Load Cell pada Aplikasi Jembatan Timbang

Sel beban pada jembatan timbang yang dirawat dengan baik harus tetap akurat 10 hingga 20 tahun . Untuk mencapai masa pakai tersebut memerlukan perhatian yang konsisten pada beberapa bidang utama.

• Menerapkan batas kecepatan ramp pendekatan. Sebuah truk seberat 40 ton yang menabrak tepi dek dengan kecepatan 20 km/jam menghasilkan faktor dampak dinamis sebesar 1,3 hingga 1,5 atau lebih—secara efektif menerapkan 52 hingga 60 ton secara instan. Rambu kecepatan atau rambu kecepatan yang membatasi akses hingga 5 km/jam secara signifikan mengurangi pembebanan dinamis.
• Jaga agar lubang tetap kering. Pasang pompa bah dengan sakelar apung otomatis pada instalasi jembatan timbang tipe lubang. Genangan air mempercepat korosi pada perangkat keras pemasangan dan meningkatkan risiko masuknya uap air ke dalam konektor kabel.
• Periksa saluran kabel setiap tiga bulan. Perhatikan adanya kerusakan, keretakan, atau perpindahan yang menyebabkan kabel mengalami kerusakan mekanis. Ganti bagian yang rusak sebelum kerusakan kabel menyebabkan penimbangan yang tidak akurat atau gangguan sistem sepenuhnya.
• Catat pembacaan sudut secara teratur. Kebanyakan indikator jembatan timbang modern dapat menampilkan pembacaan sel individual. Mencatat hal ini secara berkala akan menghasilkan garis dasar; sel yang mulai melayang muncul sebagai pembacaan sudut yang berubah jauh sebelum keakuratan skala keseluruhan terpengaruh.
• Cegah kelebihan muatan berdasarkan desain. Konfigurasikan indikator untuk memberi peringatan ketika beban mendekati kapasitas maksimum. Untuk skala 60 ton, alarm pada 58 ton memberikan waktu bagi operator untuk menghentikan proses pemuatan sebelum sel mengalami tekanan melebihi kapasitas terukurnya.
• Gemuk ulang perangkat keras pemasangan setiap tahun. Senyawa anti-rebut pada permukaan pemasangan dasar sel beban dan ulir batang periksa mencegah ikatan korosi dan memastikan gerakan kecil yang diperlukan untuk pengukuran akurat tetap dapat terjadi.

Bagaimana Akurasi Jembatan Timbang Dipengaruhi oleh Jumlah dan Penempatan Load Cell

Jumlah dan penempatan sel beban di bawah dek jembatan timbang memengaruhi akurasi pengukuran dan redundansi sistem. Tidak ada standar tunggal yang universal—konfigurasi dipilih berdasarkan panjang dek, jenis kendaraan yang diharapkan, dan persyaratan akurasi.

Jembatan timbang platform tunggal standar sepanjang 18 meter biasanya digunakan 6 sel beban : dua di bawah masing-masing dari tiga balok melintang utama. Hal ini memberikan distribusi beban yang baik dan redundansi yang memadai—jika satu sel gagal, sistem sering kali dapat mendeteksi kegagalan melalui pembacaan sudut yang tidak seimbang, bukan melalui ketidakakuratan yang sangat besar. Beberapa aplikasi presisi tinggi menggunakan 8 sel di bawah empat balok silang untuk meningkatkan cakupan.

Jembatan timbang gandar multi-dek—di mana setiap dek menimbang masing-masing kelompok gandar secara terpisah—memerlukan kumpulan sel terpisah di bawah setiap dek, dan setiap kelompok sel diproses secara independen. Jembatan timbang gandar empat dek mungkin digunakan 16 hingga 24 sel beban secara total, masing-masing kelompok melakukan kalibrasi secara independen untuk memastikan bahwa penjumlahan pembacaan masing-masing gandar sama dengan total berat kendaraan yang diukur ketika kendaraan ditimbang secara keseluruhan.

Simetri penempatan sel itu penting. Sel yang ditempatkan secara asimetris menciptakan peta sensitivitas yang tidak rata di seluruh permukaan dek: beban di dekat register cluster sel lebih akurat daripada beban yang ditempatkan di tengah-tengah antar sel. Praktik instalasi berkualitas melibatkan pemeriksaan sensitivitas sudut dari instalasi yang telah selesai menggunakan massa referensi yang ditempatkan di setiap sudut dan membandingkan pembacaannya. Instalasi yang seimbang terlihat kurang dari ±0,1% variasi di posisi sudut.
