Cara Mengkalibrasi Timbangan Truk: Panduan Langkah demi Langkah

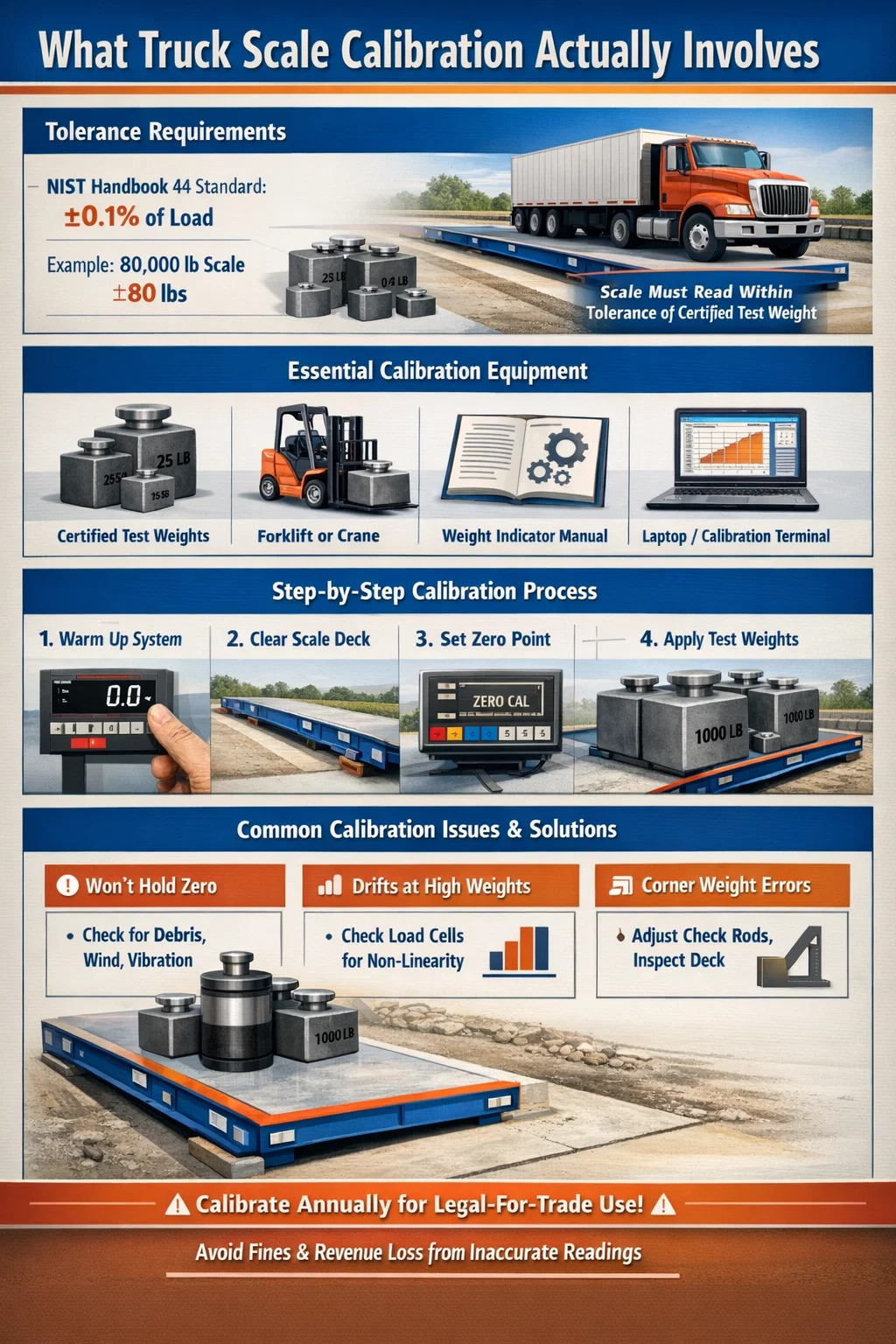

Jawaban Langsung: Apa Sebenarnya yang Tercakup dalam Kalibrasi Timbangan Truk

Kalibrasi a skala truk berarti menyesuaikan pengaturan internal timbangan sehingga pembacaan bobot yang dihasilkan sesuai dengan bobot referensi yang diketahui dan dalam toleransi yang dapat diterima. Untuk sebagian besar timbangan truk komersial, toleransi tersebut adalah ±0,1% dari beban yang diterapkan , sebagaimana didefinisikan oleh Buku Panduan 44 Institut Standar dan Teknologi Nasional (NIST). Dalam praktiknya, hal ini berarti timbangan truk seberat 80.000 pon harus terbaca dalam kisaran ±80 pon dari berat uji bersertifikat pada titik muatan tertentu.

Prosesnya melibatkan penempatan anak timbangan uji bersertifikat atau kendaraan bermuatan dengan berat yang diketahui di dek timbangan, membaca keluaran indikator, dan menyesuaikan parameter kalibrasi di indikator berat atau kotak sambungan hingga pembacaan yang ditampilkan berada dalam toleransi. Sebagian besar timbangan truk digital modern menggunakan rentang berbasis perangkat lunak dan penyesuaian nol, sedangkan sistem analog lama mungkin memerlukan perubahan potensiometer fisik.

Kalibrasi bukan merupakan pilihan untuk aplikasi legal untuk perdagangan. Jika timbangan truk Anda digunakan untuk transaksi komersial — penagihan berdasarkan berat, kepatuhan pemerintah, atau penjualan komoditas yang diatur USDA — timbangan tersebut harus dikalibrasi dan disertifikasi oleh inspektur timbangan dan ukuran berlisensi pada interval yang ditentukan oleh negara bagian atau yurisdiksi Anda, biasanya setiap enam hingga dua belas bulan .

Peralatan yang Anda Butuhkan Sebelum Memulai Kalibrasi Timbangan Truk

Mencoba kalibrasi tanpa peralatan yang tepat akan menghasilkan hasil yang tidak dapat diandalkan. Berikut ini yang diperlukan untuk pengaturan kalibrasi timbangan truk yang tepat:

• Anak timbang uji bersertifikat: Anak timbang besi cor Kelas F disertifikasi oleh otoritas timbang dan ukuran negara bagian. Untuk kalibrasi timbangan truk berkapasitas penuh, idealnya Anda menginginkan anak timbangan uji yang setara dengan setidaknya 50% dari kapasitas tetapan timbangan. Timbangan berkapasitas 100.000 pon memerlukan anak timbang uji tersertifikasi minimal 50.000 pon untuk kalibrasi multititik yang bermakna.
• Indikator berat atau manual pengontrol: Setiap model indikator memiliki urutan entri kalibrasi tertentu. Merek umum termasuk Mettler Toledo, Rice Lake, Fairbanks, dan Cardinal. Tanpa manual, Anda tidak dapat mengakses mode kalibrasi dengan benar.
• Forklift atau derek: Anak timbangan uji bersertifikat untuk timbangan truk masing-masing berbobot ratusan hingga ribuan pon. Anda memerlukan peralatan pengangkat yang sesuai untuk pekerjaan itu.
• Lembar catatan kalibrasi: Dokumentasikan setiap penempatan anak timbangan uji, pembacaan indikator, dan penyesuaian yang dilakukan. Hal ini wajib untuk sertifikasi legal untuk perdagangan dan berguna untuk mendiagnosis penyimpangan dari waktu ke waktu.
• Laptop atau terminal konfigurasi (untuk sistem digital): Banyak timbangan truk modern terhubung melalui RS-232 atau USB ke antarmuka konfigurasi. Perangkat lunak seperti CalFree dari Mettler Toledo atau perangkat lunak Revolution dari Rice Lake menyederhanakan prosesnya.
• Pengukur level dan suhu: Dek timbangan harus rata dan suhu sekitar harus diperhatikan. Sel beban biasanya memiliki rentang kompensasi suhu terukur -10°C hingga 40°C . Kalibrasi di luar kisaran ini menghasilkan hasil yang tidak akurat.

Jika anak timbangan uji bersertifikat tidak tersedia, beberapa fasilitas menggunakan metode substitusi dengan kendaraan yang beratnya diketahui secara tepat — dikonfirmasi oleh timbangan bersertifikat pihak ketiga segera sebelum digunakan. Pendekatan ini dapat diterima untuk verifikasi internal namun secara umum tidak diterima untuk sertifikasi legal untuk perdagangan oleh pengawas.

Proses Langkah-demi-Langkah untuk Mengkalibrasi Timbangan WW atau Timbangan Truk Apa Pun

Prosedur berikut ini berlaku untuk sebagian besar timbangan truk digital yang dipasang di lubang dan di permukaan. Langkah-langkahnya mungkin sedikit berbeda berdasarkan merek indikator dan konfigurasi sel beban.

Langkah 1: Panaskan Sistem

Nyalakan indikator berat badan dan biarkan memanas selama minimal 15 hingga 30 menit . Komponen elektronik pada indikator dan sel beban memerlukan stabilisasi termal untuk menghasilkan pembacaan yang stabil. Mengkalibrasi sistem yang dingin atau baru saja diberi daya menyebabkan kesalahan penyimpangan yang mungkin tidak muncul hingga peralatan mencapai suhu pengoperasian.

Langkah 2: Kosongkan Dek Skala Sepenuhnya

Singkirkan semua material, kendaraan, serpihan, dan genangan air dari platform timbangan. Bahkan sejumlah kecil material — 50 pon kerikil atau genangan air — akan merusak referensi nol Anda. Periksa lubang kerak untuk melihat adanya penumpukan sedimen, terutama pada instalasi di bawah permukaan tanah. Sedimen yang menekan bagian bawah dek menciptakan hambatan mekanis yang mengurangi akurasi di seluruh rentang penimbangan.

Langkah 3: Tetapkan Titik Nol

Akses menu kalibrasi pada indikator berat badan Anda. Urutan tombol yang tepat bervariasi menurut model — misalnya, pada Rice Lake 920i, Anda menahan tombol NOL selama tiga detik saat berada dalam mode pengaturan; pada Mettler Toledo IND560, Anda menavigasi menu pemeliharaan. Setelah berada dalam mode kalibrasi, terapkan kalibrasi nol tanpa ada apa pun pada skala. Indikator mencatat output milivolt yang tidak dibebani dari sel beban sebagai titik referensi nol. Jangan tekan tombol nol dari layar pengoperasian normal — ini hanya menerapkan offset perangkat lunak, bukan nol kalibrasi yang sebenarnya.

Langkah 4: Terapkan Berat Rentang

Tempatkan anak timbangan uji bersertifikat Anda di dek timbangan. Untuk kalibrasi bentang yang paling akurat, bobot uji seharusnya minimal 25% dari kapasitas timbangan , dengan 50% atau lebih disukai. Sebarkan beban secara merata ke seluruh permukaan dek. Masukkan nilai bobot pasti yang diketahui ke dalam menu kalibrasi indikator dan konfirmasikan kalibrasi rentang. Indikator sekarang memetakan keluaran milivolt pada beban tersebut ke nilai bobot yang dimasukkan, sehingga menetapkan kemiringan kalibrasi linier.

Langkah 5: Lakukan Pemeriksaan Linearitas Multi-Titik

Setelah menyetel nol dan rentang, verifikasi akurasi di beberapa titik muatan. Hapus anak timbangan uji, pastikan tampilan kembali ke nol, lalu tambahkan anak timbangan secara bertahap dan catat pembacaan pada kapasitas 25%, 50%, 75%, dan 100%. Setiap pembacaan harus berada dalam toleransi NTEP atau OIML untuk beban tersebut. Jika pembacaan rentang menengah berada di luar toleransi, sel beban mungkin mengalami masalah linearitas, atau potensiometer trim kotak persimpangan memerlukan penyesuaian untuk menyeimbangkan keluaran sel individual.

Langkah 6: Lakukan Tes Pemuatan Sudut

Tempatkan beban yang diketahui pada setiap kuadran dek timbangan satu per satu dan catat pembacaan dari setiap posisi. Pada timbangan truk yang dikalibrasi dan diseimbangkan dengan benar, bobot yang sama harus terbaca di dalamnya ±0,1% dari beban yang diterapkan terlepas dari di mana di dek itu ditempatkan. Variasi sudut-ke-sudut yang signifikan menunjukkan adanya masalah mekanis — dek yang bengkok, sel beban dengan keluaran yang berkurang, atau pengikatan batang pengekang — dan bukan masalah kalibrasi. Menyesuaikan kalibrasi untuk mengkompensasi cacat mekanis tidak akan memperbaiki masalah mendasar dan dapat memperburuk akurasi pada posisi beban lainnya.

Langkah 7: Dokumentasikan dan Kunci Kalibrasi

Catat semua anak timbangan uji yang digunakan, posisi penempatan, pembacaan indikator sebelum dan sesudah penyesuaian, suhu lingkungan, tanggal, dan nama orang yang melakukan kalibrasi. Sebagian besar indikator legal untuk diperdagangkan memiliki segel kalibrasi atau parameter keamanan yang harus diaktifkan setelah kalibrasi untuk mencegah perubahan yang tidak sah — aktifkan. Lampirkan sertifikat kalibrasi dari pemasok anak timbang uji ke catatan Anda. Dokumen ini diperlukan untuk setiap inspeksi negara dan merupakan dokumentasi hukum Anda jika terjadi perselisihan komersial.

Standar Toleransi yang Harus Diketahui Setiap Operator Timbangan Truk

Memahami standar toleransi membantu Anda menafsirkan hasil kalibrasi dengan benar dan mengetahui kapan suatu timbangan benar-benar memerlukan penyesuaian versus kapan kinerjanya sesuai spesifikasi.

Toleransi pemeliharaan adalah ambang batas di mana timbangan dalam layanan harus dikeluarkan dari penggunaan yang sah untuk diperdagangkan dan dikalibrasi ulang. Biasanya toleransi penerimaannya dua kali lipat. Timbangan yang terbaca berada dalam toleransi pemeliharaan namun di luar toleransi penerimaan dapat terus beroperasi secara komersial hingga pemeriksaan terjadwal berikutnya, yang pada saat itu harus dikalibrasi ulang agar dapat lulus.

Masalah Umum Kalibrasi pada Timbangan Truk dan Cara Mengatasinya

Skala Tidak Akan Menahan Nol

Jika tampilan timbangan menyimpang dari nol setelah kalibrasi — katakanlah, menunjukkan 20 pon atau -15 pon dalam beberapa menit setelah menyetel nol tanpa ada apa pun di dek — penyebabnya hampir selalu disebabkan oleh faktor lingkungan, bukan kesalahan kalibrasi. Periksa beban angin pada geladak pada instalasi luar ruangan yang terbuka, getaran dari mesin di dekatnya, pemuaian panas pada rangka timbangan, atau serpihan yang bersentuhan dengan bagian bawah geladak. Perbaiki dulu kondisi fisiknya, lalu kalibrasi ulang.

Membaca Akurat pada Bobot Rendah tetapi Melayang pada Bobot Tinggi

Pola ini — ketika pengujian seberat 20.000 pon terbaca dengan benar tetapi pengujian seberat 60.000 pon terbaca tinggi 200 pon — menunjukkan masalah non-linearitas. Penyebab yang paling mungkin adalah sel beban dengan karakteristik kurva keluaran yang terdegradasi, sering kali akibat beban berlebih atau kerusakan akibat korosi. Diagnostik sel beban menggunakan pengukur milivolt akan menunjukkan sel mana yang menghasilkan keluaran non-linier seiring bertambahnya beban. Mengganti sel tersebut dan mengkalibrasi ulang akan menyelesaikan masalah. Menyesuaikan kalibrasi rentang saja tidak akan memperbaiki sel non-linier — ini akan memperbaiki satu titik beban sekaligus memperburuk titik beban lainnya.

Perbedaan Berat Sudut Lebih Besar Dari 0,2%

Variasi dari sudut ke sudut yang melampaui toleransi hampir selalu disebabkan oleh faktor mekanis. Penyebab umum termasuk batang penyeimbang — sambungan penahan horizontal pada timbangan truk — yang disetel terlalu ketat, sehingga mencegah geladak bergerak bebas ke sel beban. Kendurkan ketegangan check rod sampai ada sedikit permainan bebas (biasanya 1/16 hingga 1/8 inci ) dan tes ulang. Periksa juga kontak dek dengan dinding lubang, yang berfungsi sebagai jalan pintas mekanis di sekitar sel beban dan mengurangi bobot nyata untuk beban yang ditempatkan di dekat titik kontak.

Indikator Menampilkan Kode Kesalahan, Bukan Bobot

Kode kesalahan selama kalibrasi biasanya menunjukkan bahwa indikator tidak dapat mendeteksi sinyal milivolt yang valid dari sel beban. Periksa semua sambungan kabel pada kotak sambungan dan indikator. Ukur tegangan eksitasi — sebagian besar sistem berjalan 10VDC eksitasi — dan pastikan sesuai dengan spesifikasi. Kabel sel beban yang rusak dapat lolos inspeksi visual namun masih ada kabel yang putus di bagian dalamnya; uji kontinuitas dengan multimeter lebih dapat diandalkan dibandingkan pemeriksaan visual.

Kalibrasi Segera Berlalu tetapi Gagal Dalam Beberapa Hari

Penyimpangan kalibrasi yang cepat setelah sesi kalibrasi berhasil menunjukkan masuknya uap air ke dalam sel beban atau kotak sambungan. Air mengubah hambatan listrik komponen internal, menggeser keluaran milivolt tanpa perubahan beban fisik. Periksa semua titik masuk saluran dan segel kotak persimpangan. Udara bertekanan yang dihembuskan melalui saluran terkadang dapat menghilangkan kelembapan untuk sementara, namun sel beban yang mengalami kerusakan air internal perlu diganti — mengeringkannya tidak akan mengembalikan keakuratan aslinya.

Seberapa Sering Timbangan Truk Harus Dikalibrasi

Frekuensi kalibrasi bergantung pada cara timbangan digunakan, beratnya, dan persyaratan peraturan yang berlaku. Berikut tolok ukur praktisnya:

• Penggunaan komersial legal untuk perdagangan: Sebagian besar negara bagian AS mewajibkan inspeksi dan sertifikasi ulang tahunan oleh pejabat timbangan dan pengukuran berlisensi. Beberapa operasi bervolume tinggi di negara bagian tertentu memerlukan inspeksi setengah tahunan.
• Fasilitas dengan throughput tinggi (100 truk per hari): Pertimbangkan verifikasi internal triwulanan menggunakan kendaraan uji yang bobotnya diketahui, dengan kalibrasi tersertifikasi penuh setiap tahunnya atau setelah kejadian pemeliharaan signifikan.
• Setelah kejadian kelebihan beban: Jika kendaraan secara signifikan melebihi kapasitas terukur timbangan — untuk timbangan 100.000 pon, itu berarti beban di atas sekitar 120.000 pon — verifikasi kalibrasi wajib dilakukan. Kelebihan beban dapat merusak sel beban secara permanen.
• Setelah perbaikan struktural atau penggantian indikator: Setiap kali komponen yang berada langsung di jalur sinyal penimbangan diubah, kalibrasi ulang diperlukan sebelum timbangan kembali berfungsi.
• Setelah peristiwa cuaca ekstrem: Banjir, suhu beku di bawah kisaran nilai sel beban, atau angin kencang yang mungkin menyebabkan dampak puing-puing di dek memerlukan pemeriksaan verifikasi sebelum melanjutkan penggunaan komersial.

Di antara kalibrasi formal, zero check harian merupakan praktik pemantauan yang sederhana dan efektif. Jika tidak ada apa pun di dek, indikator harus menunjukkan angka nol dalam ±1 pembagian tampilan. Jika pembacaan secara konsisten berada di luar rentang ini, selidiki sebelum kalibrasi terjadwal berikutnya daripada menunggu.

Perawatan Pencegahan yang Menjaga Kalibrasi Timbangan Truk Tetap Stabil

Akurasi kalibrasi bukan hanya tentang kejadian kalibrasi itu sendiri — ini adalah hasil pemeliharaan yang konsisten di antara sesi kalibrasi. Timbangan truk yang dirawat dengan baik akan mempertahankan kalibrasi lebih lama dan memerlukan lebih sedikit penyesuaian pada setiap inspeksi.

Pembersihan Lubang untuk Instalasi di Bawah Kelas

Lubang kerak harus dibersihkan minimal dua kali per tahun , lebih sering di lingkungan dengan lumpur tebal, debu butiran, debu batu bara, atau material halus lainnya. Akumulasi material di dalam lubang menciptakan tekanan ke atas pada dek yang secara artifisial meningkatkan pembacaan. Timbangan yang menunjukkan 200 pon di atas berat sebenarnya setelah melewati musim dingin yang basah biasanya merupakan masalah lubang yang kotor, bukan masalah kalibrasi. Memompa genangan air dan menghilangkan sedimen akan mengembalikan akurasi tanpa menyentuh pengaturan kalibrasi.

Pemeriksaan Load Cell dan Kabel

Periksa kabel sel beban dan saluran saluran setiap tahun untuk mengetahui adanya kerusakan akibat hewan pengerat, korosi pada konektor, dan kerusakan fisik akibat kendaraan yang keluar dari jalur pendekatan menuju saluran. Sambungan kabel tunggal yang rusak dapat menambah kebisingan pengukuran 50 hingga 150 pon untuk semua bacaan. Perangkat keras pemasangan sel beban — baut, kaki pemasangan, dan blok bumper — harus diperiksa dari korosi dan ditorsi sesuai spesifikasi pada pemeriksaan yang sama.

Kondisi Ramp Pendekatan dan Keluar

Jalur pendekatan yang rusak atau tidak rata menyebabkan kendaraan memasuki dek skala dengan posisi miring atau dengan satu poros sudah sebagian berada pada pendekatan tersebut. Hal ini dapat menghasilkan pembacaan yang tidak konsisten untuk kendaraan yang sama tergantung pada kecepatan dan sudut pendekatan. Jalur pendekatan harus sejajar dengan dek timbangan dan dijaga secara berkala. Perbedaan ketinggian lebih dari 1/2 inci antara permukaan tanjakan dan dek timbangan memerlukan perbaikan.

Kontrol Kelembaban Kotak Persimpangan

Banyak kegagalan kalibrasi disebabkan oleh kelembapan di kotak sambungan, bukan karena pergeseran kalibrasi yang sebenarnya. Ganti paket pengering di kotak sambungan setiap tahun. Periksa segel saluran di titik masuk kotak persimpangan — jalur masuk kelembapan yang paling umum — dan tutup kembali dengan senyawa penyegel saluran yang sesuai jika ada celah yang terlihat. Jika kotak sambungan dipasang di lokasi yang rawan genangan air atau banjir, pertimbangkan untuk memindahkannya ke posisi yang lebih tinggi.

Kalibrasi DIY vs. Mempekerjakan Teknisi Timbangan Bersertifikat

Apakah akan mengkalibrasi timbangan truk sendiri atau menyewa teknisi bersertifikat bergantung pada aplikasi dan apa yang ingin Anda capai.

• Verifikasi internal (non-legal-untuk-perdagangan): Jika Anda memiliki anak timbangan uji bersertifikat, memiliki akses ke manual kalibrasi indikator, dan timbangan hanya digunakan untuk pengendalian proses internal, kalibrasi internal dapat dilakukan dan hemat biaya. Teknisi pemeliharaan yang cakap dapat melakukan hal ini dengan pelatihan yang sesuai.
• Sertifikasi legal untuk perdagangan: Hal ini harus dilakukan atau disaksikan oleh pejabat timbang dan ukur yang memiliki izin negara. Pekerjaan kalibrasi internal sebanyak apa pun tidak dapat membuat timbangan memenuhi syarat untuk penggunaan komersial tanpa stempel resmi tersebut. Di sebagian besar negara bagian, inspektur membawa anak timbang uji bersertifikat mereka sendiri.
• Kalibrasi diagnostik setelah masalah: Jika kalibrasi gagal secara tidak terduga atau timbangan menunjukkan perilaku tidak normal, perusahaan layanan timbangan tersertifikasi dengan peralatan diagnostik yang tepat — meter milivolt, simulator sel beban, dan anak timbangan uji tingkat sertifikasi — akan mengidentifikasi akar permasalahan dengan lebih cepat dan andal dibandingkan pemecahan masalah internal.

Biaya layanan kalibrasi timbangan truk profesional biasanya berkisar antara $300 hingga $800 untuk kunjungan standar, tergantung pada lokasi, ukuran skala, dan jumlah penempatan anak timbangan uji yang diperlukan. Untuk timbangan yang menangani transaksi komersial senilai jutaan dolar setiap tahunnya, biaya operasional ini dapat diabaikan jika dibandingkan dengan risiko finansial akibat penggunaan timbangan yang tidak akurat.

Konsekuensi Hukum dan Finansial dari Menjalankan Timbangan Truk yang Tidak Dikalibrasi

Menjalankan timbangan truk komersial tanpa sertifikasi kalibrasi saat ini bukan hanya masalah kepatuhan teknis — hal ini membawa konsekuensi finansial dan hukum langsung yang berbeda-beda di setiap yurisdiksi namun selalu signifikan.

• Denda perdata: Badan penimbangan dan pengukuran negara bagian dapat mengeluarkan perintah penghentian penggunaan dan denda untuk mengoperasikan skala komersial yang tidak bersertifikat. Denda biasanya berkisar dari $500 hingga $10.000 per pelanggaran tergantung pada negara bagian dan apakah pelanggaran tersebut berulang atau pertama kali.
• Sengketa komersial: Jika pelanggan menentang faktur berdasarkan berat dan timbangan Anda tidak memiliki dokumentasi kalibrasi terkini, posisi hukum Anda sangat lemah. Pengadilan dan arbiter secara rutin memutuskan pihak yang tidak dapat membuat catatan kalibrasi.
• Hilangnya pendapatan karena pembacaan yang tidak akurat: Pembacaan timbangan secara konsisten serendah 100 pon pada timbangan truk yang memproses 200 muatan per hari berarti Anda memberikan sekitar 20.000 pon material setiap hari. Dengan $50 per ton, berarti $500 per hari atau lebih dari $180.000 per tahun dalam pendapatan yang belum diperoleh kembali.
• Audit badan pengatur: Dalam industri yang diatur seperti perdagangan biji-bijian, penanganan batu bara, atau daur ulang besi tua, timbangan yang tidak dikalibrasi dapat memicu audit penuh oleh lembaga federal atau negara bagian, yang memerlukan biaya waktu dan potensi penalti yang jauh lebih besar daripada mempertahankan jadwal kalibrasi yang tepat.

Kalibrasi bukanlah hal yang bersifat overhead — ini adalah perlindungan. Biaya pemeliharaan timbangan truk yang dikalibrasi dan didokumentasikan dengan baik hanyalah sebagian kecil dari biaya yang timbul akibat perselisihan komersial, denda, atau peristiwa hilangnya pendapatan akibat ketidakakuratan timbangan.
