Apa Nama Lain Jembatan Timbang? Panduan Lengkap

Jawaban Langsung: Nama Lain Jembatan Timbang

SEBUAH jembatan timbang paling sering dikenal dengan nama lain: a skala truk . Ini adalah istilah alternatif yang paling banyak digunakan, khususnya di Amerika Utara, di mana "jembatan timbang" dianggap lebih merupakan istilah Inggris atau Persemakmuran Inggris. Namun, perangkat ini juga memiliki beberapa nama lain tergantung pada industri, wilayah, dan aplikasinya. Anda mungkin menemukannya disebut sebagai a skala kendaraan , skala patauos , skala lubang , skala platform , atau sederhananya a timbangan stasiun timbang .

Dalam dokumen perdagangan formal dan metrologi legal, khususnya yang dikeluarkan oleh badan seperti Organisasi Metrologi Legal Internasional (OIML), perangkat tersebut juga dapat disebut sebagai a menjumlahkan alat timbang untuk kendaraan atau a alat timbang non otomatis (NAWI) untuk kendaraan jalan raya. Dalam industri pertambangan dan penggalian, para pekerja biasa menyebutnya a skala tambang or skala truk angkut . Terlepas dari nama yang digunakan, semua istilah ini merujuk pada perangkat dasar yang sama: platform besar yang dirancang untuk mengukur berat total kendaraan dan muatannya.

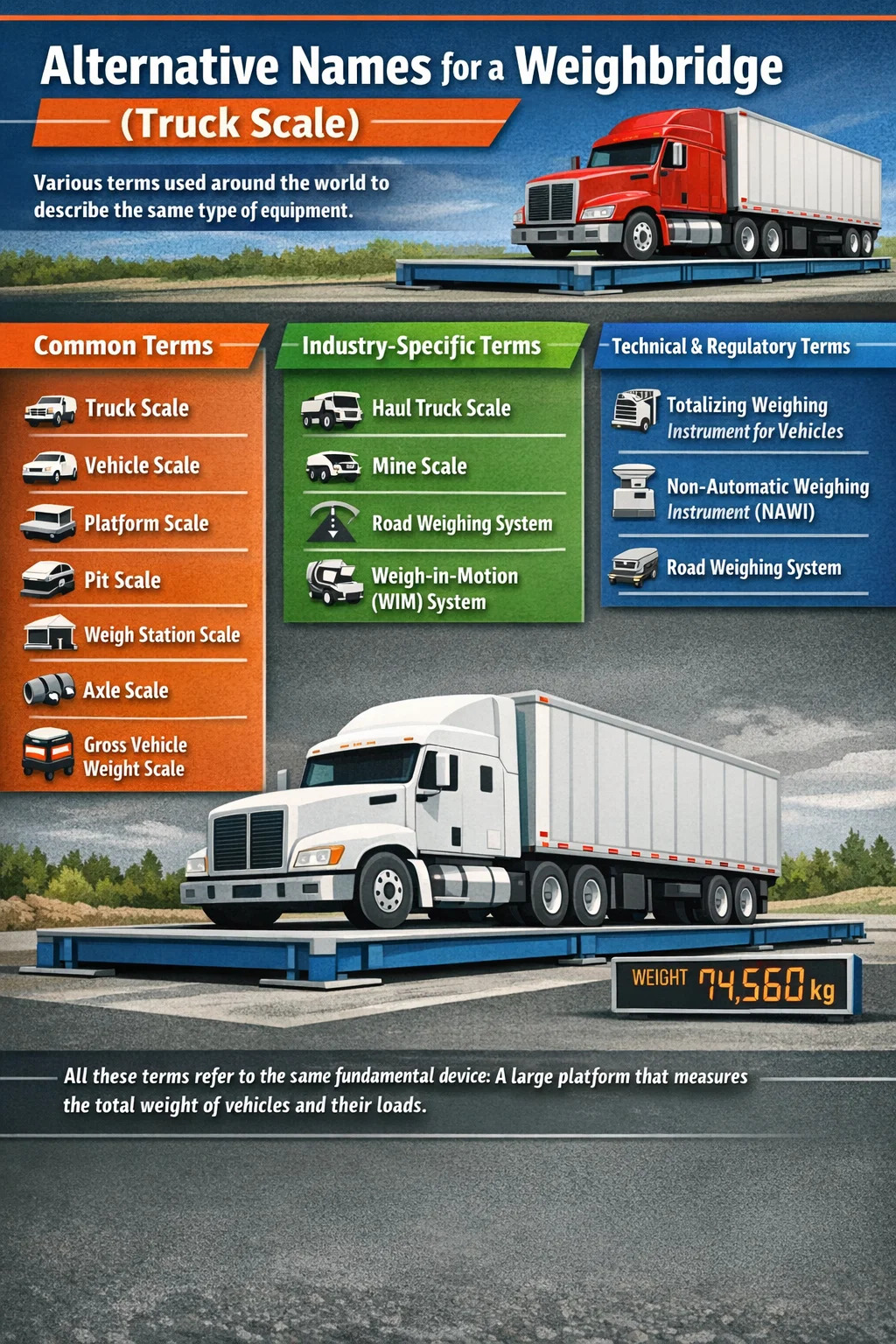

Daftar Lengkap Nama Alternatif Jembatan Timbang

Terminologi yang digunakan untuk jembatan timbang sangat bervariasi menurut negara, industri, dan konteks. Di bawah ini adalah daftar lengkap nama dan istilah yang digunakan di seluruh dunia untuk menggambarkan peralatan yang pada dasarnya sama:

• Skala truk — alternatif Amerika Utara yang paling umum
• Skala kendaraan — istilah umum yang digunakan dalam bidang logistik dan transportasi
• Skala platform — umum di lingkungan industri dan manufaktur
• Skala lubang — mengacu secara khusus pada jenis instalasi di bawah tanah
• Skala stasiun timbang — digunakan dalam konteks penegakan dan kepatuhan jalan raya
• SEBUAHxle scale — mengacu pada versi portabel yang mengukur poros demi poros
• Skala truk angkut — digunakan dalam operasi penambangan untuk kendaraan off-road besar
• Skala tambang — khusus untuk lingkungan pertambangan bawah tanah atau tambang terbuka
• Skala berat kotor kendaraan — istilah yang berorientasi pada peraturan dan kepatuhan
• Sistem penimbangan jalan — umum dalam dokumentasi manajemen lalu lintas Eropa
• Sistem timbang dalam gerak (WIM). — varian dinamis yang mencatat bobot tanpa menghentikan kendaraan

Memahami alternatif-alternatif ini secara praktis penting. Saat mencari peralatan, membaca spesifikasi teknis, atau menafsirkan persyaratan kepatuhan, Anda mungkin menemukan salah satu istilah berikut. Misalnya, dokumen Departemen Perhubungan AS kemungkinan besar akan merujuk pada "timbangan truk", sedangkan dokumen pengadaan pertambangan di Afrika Selatan akan menyebutkan "timbangan truk angkut" atau sekadar "jembatan timbang".

Perbedaan Penamaan Daerah: Mengapa Perangkat yang Sama Memiliki Banyak Nama

Variasi penamaan sebagian besar disebabkan oleh geografi linguistik dan tradisi industri. Kata "jembatan timbang" berasal dari bahasa Inggris British dan berasal dari abad ke-18, ketika platform penimbangan statis pertama dibangun untuk menimbang kereta kuda yang melintasi struktur mirip jembatan di atas lubang yang berisi mekanisme timbangan. Asal usul ini tercermin di negara-negara yang memiliki hubungan historis dengan Inggris – termasuk Australia, Selandia Baru, Afrika Selatan, India, dan sebagian besar Asia Tenggara – di mana "jembatan timbang" masih menjadi istilah yang dominan saat ini.

Sebaliknya, Amerika Serikat dan Kanada mengembangkan terminologi mereka sendiri secara independen. Istilah praktis dan deskriptif "timbangan truk" menjadi standar dalam manual industri, katalog peralatan, dan peraturan jalan raya di Amerika Utara. American Trucking Associations (ATA) dan Federal Motor Carrier Safety Administration (FMCSA) secara konsisten menggunakan "skala truk" atau "skala kendaraan" dalam materi publikasi mereka, yang memperkuat penggunaan ini di seluruh benua.

Di benua Eropa, khususnya di negara-negara berbahasa Jerman, istilah tersebut Fahrzeugwaage (skala kendaraan) adalah hal yang umum, sedangkan di wilayah berbahasa Perancis dikenal sebagai a pont-bascule , yang secara harafiah diterjemahkan menjadi "jembatan jungkir balik" — mengacu pada asal sejarah yang sama dengan "jembatan timbang" dalam bahasa Inggris. Dalam bahasa Spanyol, padanannya adalah dasar yang bagus , sekali lagi berarti "skala jembatan".

Keberagaman penamaan internasional ini berarti bahwa para profesional pengadaan, insinyur, dan petugas kepatuhan yang bekerja lintas negara harus memahami berbagai istilah untuk menghindari kebingungan selama spesifikasi atau proses pembelian.

Cara Kerja Jembatan Timbang: Penjelasan Mekanisme Inti

Apa pun sebutannya, semua sistem jembatan timbang atau timbangan truk beroperasi dengan prinsip dasar yang sama: sistem ini mengukur gaya ke bawah yang diberikan oleh kendaraan yang bermuatan dan mengubah gaya tersebut menjadi pembacaan berat. Teknologi inti melibatkan sel beban , yang merupakan sensor elektromekanis yang ditempatkan di bawah platform penimbangan. Jembatan timbang modern biasanya menggunakan antara 4 dan 8 sel beban, masing-masing mampu mengukur gaya tekan dengan toleransi akurasi seketat ±0,1% dari beban yang diterapkan .

Sistem Sel Beban

Sel beban yang digunakan di jembatan timbang sebagian besar merupakan perangkat berbasis pengukur regangan. Saat kendaraan melaju ke platform, struktur baja melentur secara mikroskopis. Deformasi ini mengubah hambatan listrik di dalam strain gauge, dan perubahan hambatan ini diukur, diperkuat, dan diubah menjadi pembacaan berat digital oleh indikator atau kotak sambungan. Setiap sel beban di jembatan timbang modern biasanya memiliki kapasitas mulai dari 30 ton hingga 100 ton , dan beberapa sel digabungkan untuk menghasilkan total kapasitas platform, yang biasanya berkisar dari 60 ton hingga lebih dari 200 ton untuk aplikasi industri berat.

Perhitungan Tara dan Berat Kotor

Sistem jembatan timbang mencatat dua bobot untuk menentukan muatan: the berat kotor kendaraan (GVW) — berat total kendaraan ditambah muatannya — dan berat tara — berat kendaraan kosong. Muatan bersih hanyalah GVW dikurangi tara. Proses dua langkah ini penting bagi perdagangan komersial, penagihan pembuangan limbah, dan manajemen logistik. Dalam sistem otomatis, tag RFID atau kamera pengenal pelat nomor dapat menyimpan berat tara kendaraan sehingga operator hanya perlu menimbang kendaraan yang dimuat untuk setiap transaksi berikutnya.

Teknologi Penimbangan dalam Gerakan

SEBUAH newer development in weighbridge technology is the timbang dalam gerak (WIM) sistem, yang mengukur berat kendaraan tanpa mengharuskan kendaraan berhenti. Sensor yang tertanam di permukaan jalan menangkap beban gandar secara dinamis saat kendaraan melintas dengan kecepatan perjalanan normal, terkadang hingga 130 km/jam. Sistem WIM banyak digunakan untuk pra-penyaringan penegakan jalan raya, pemantauan struktural jembatan dan jalan, dan pengumpulan data lalu lintas. Meskipun sistem WIM kurang akurat dibandingkan jembatan timbang statis (biasanya ±5–10% dibandingkan ±0,1% untuk jembatan timbang statis), sistem ini menawarkan keuntungan signifikan dalam mengukur ribuan kendaraan per hari tanpa mengganggu arus lalu lintas.

Jenis-Jenis Jembatan Timbang dan Nama Khususnya

Beragamnya nama jembatan timbang juga mencerminkan perbedaan nyata dalam desain dan jenis pemasangannya. Tabel berikut merangkum tipe-tipe utama, nama umum, dan penerapan tipikalnya:

Perbedaan antara desain yang dipasang di lubang dan yang dipasang di permukaan sangat penting ketika mengevaluasi biaya pemasangan. Jembatan timbang yang dipasang di lubang memerlukan pekerjaan teknik sipil yang signifikan — penggalian, drainase, dan konstruksi beton — yang dapat menambah beban 30–50% dari total biaya proyek dibandingkan dengan instalasi yang dipasang di permukaan. Namun, timbangan yang dipasang di lubang menawarkan sudut pendekatan ramp yang lebih baik dan sering kali lebih disukai di lokasi permanen dengan throughput tinggi.

Industri Yang Mengandalkan Jembatan Timbang dan Timbangan Truk

Jembatan timbang – dengan beragam namanya – merupakan infrastruktur dasar di berbagai industri. Peran mereka bukan sekedar administratif; di banyak sektor, pembacaan jembatan timbang yang tidak akurat secara langsung menyebabkan kerugian finansial, tanggung jawab hukum, atau risiko keselamatan.

Logistik dan Pengangkutan Jalan

Di sektor angkutan jalan raya, timbangan truk di depo pemuatan dan pusat distribusi memastikan bahwa kendaraan tidak melebihi batas berat kotor kendaraan yang sah sebelum berangkat. Di Amerika Serikat, formula jembatan federal membatasi sebagian besar truk semi standar 80.000 pon (sekitar 36.287 kg) berat kotor kendaraan. Melebihi batas ini membuat operator terkena denda yang bisa mencapai $10.000 atau lebih per pelanggaran di beberapa negara bagian, selain potensi tanggung jawab atas kerusakan jalan. Jembatan timbang di dermaga pemuatan mencegah terjadinya kelebihan beban sebelum kendaraan memasuki jaringan jalan umum.

SEBUAHgriculture and Grain Trading

Terminal biji-bijian, pabrik pakan, dan pedagang komoditas pertanian menggunakan jembatan timbang sebagai titik utama perdagangan. Ketika seorang petani mengirimkan muatan gandum atau jagung, jembatan timbang menentukan tonase pastinya, yang menjadi dasar pembayaran. Dalam konteks ini, keakuratan adalah masalah konsekuensi finansial langsung. Di Australia saja, berakhir 35 juta ton gandum ditimbang melalui jembatan timbang bersertifikat setiap tahun pada saat penerimaan. Sertifikasi legal untuk perdagangan – biasanya diatur oleh otoritas timbangan dan ukuran nasional – bersifat wajib untuk permohonan ini.

Pengelolaan dan Daur Ulang Sampah

Stasiun pemindahan sampah, tempat pembuangan sampah, dan pusat daur ulang menggunakan jembatan timbang untuk mencatat tonase sampah yang diterima dan dikirim. Hal ini memiliki dua tujuan: menagih pelanggan berdasarkan berat, dan melacak kepatuhan peraturan terhadap kuota pembuangan limbah. Di Inggris misalnya Pajak TPA dibebankan per ton sampah yang dibuang, sehingga pencatatan jembatan timbang yang akurat merupakan persyaratan finansial dan hukum langsung. Jembatan timbang TPA pada umumnya memproses ratusan pergerakan kendaraan per hari, dan sistem otomatis dengan gerbang penghalang, kamera, dan integrasi perangkat lunak merupakan standar di fasilitas besar.

Penambangan dan Penggalian

Di lingkungan pertambangan, jembatan timbang (sering disebut timbangan truk angkut atau timbangan tambang dalam konteks ini) mengukur muatan material yang diekstraksi dan diangkut. Untuk tambang terbuka besar yang menggunakan truk pengangkut seberat 200 ton, bahkan a 1% kesalahan dalam pengukuran muatan ribuan siklus truk setiap hari dapat mengakibatkan kesalahan alokasi biaya produksi atau pemrosesan sebesar jutaan dolar per tahun. Beberapa operasi penambangan modern telah beralih ke sistem pemantauan muatan di atas kapal, namun jembatan timbang tetap tetap menjadi referensi kalibrasi dan catatan hukum.

Konstruksi dan Pembongkaran

Lokasi konstruksi menggunakan timbangan kendaraan untuk melacak jumlah material yang dikirim — beton, agregat, baja — dan limbah yang dibuang. Data jembatan timbang yang akurat mendukung manajemen biaya proyek dan kepatuhan kontrak. Dalam proyek pembongkaran, catatan jembatan timbang mendokumentasikan volume dan jenis limbah yang dihasilkan, yang diperlukan untuk pelaporan peraturan dalam rencana pengelolaan limbah konstruksi di banyak yurisdiksi.

Sertifikasi Jembatan Timbang dan Persyaratan Hukum untuk Perdagangan

Tidak semua jembatan timbang sama di mata hukum. Jembatan timbang yang digunakan untuk perdagangan – dimana pembacaan berat menentukan harga yang harus dibayar – harus ada bersertifikat legal untuk diperdagangkan oleh otoritas nasional yang relevan. Proses sertifikasi ini memverifikasi bahwa timbangan memenuhi standar akurasi yang ditentukan dan telah diuji dengan anak timbangan referensi bersertifikat.

Di Amerika Serikat, timbangan truk yang digunakan untuk transaksi komersial harus mematuhi Buku Pegangan Institut Standar dan Teknologi Nasional (NIST) 44 , yang menetapkan persyaratan akurasi untuk perangkat penimbangan komersial. Di Uni Eropa, jembatan timbang yang digunakan untuk perdagangan harus sesuai dengan Petunjuk Alat Ukur (MID) 2014/32/EU . Di Australia, standar yang relevan adalah SEBUAHS 2659 , dikelola oleh otoritas timbangan dan ukuran negara bagian.

Jembatan timbang yang sah untuk perdagangan harus menjalani verifikasi ulang secara berkala — biasanya tahunan atau dua tahunan — untuk mempertahankan status bersertifikat mereka. Verifikasi ulang melibatkan penempatan anak timbangan uji bersertifikat pada platform dan memeriksa apakah anak timbangan yang ditunjukkan berada dalam toleransi yang diizinkan. Kegagalan untuk mempertahankan sertifikasi dapat menyebabkan operator terkena denda dan dapat membatalkan transaksi komersial yang mengandalkan data berat yang disengketakan.

SEBUAH weighbridge used purely for internal purposes — such as monitoring truck loads within a private facility — does not legally require trade certification but should still be maintained and calibrated regularly to ensure reliable operational data.

Komponen Utama Sistem Jembatan Timbang Modern

Timbangan truk dan jembatan timbang modern bukan sekadar platform dengan sel beban. Mereka adalah sistem terintegrasi yang menggabungkan perangkat keras dan perangkat lunak untuk mengotomatiskan pengambilan data, pelaporan, dan manajemen alur kerja. Komponen utamanya meliputi:

• Platform penimbangan (dek): Dibangun dari baja atau beton, dengan panjang mulai dari 12 meter hingga lebih dari 30 meter untuk mengakomodasi kereta jalan terpanjang dan kendaraan multi-poros.
• Memuat sel: Elemen penginderaan; biasanya 4–8 unit per platform, yang mampu menangani jutaan siklus pemuatan.
• Kotak persimpangan: Menghubungkan dan menggabungkan sinyal dari semua sel beban sebelum diteruskan ke indikator.
• Indikator / pengontrol berat: Tampilan dan unit pemrosesan yang mengubah sinyal listrik menjadi nilai bobot yang dapat dibaca dan berinteraksi dengan sistem perangkat lunak.
• Perangkat lunak jembatan timbang: Mengelola catatan transaksi, check-in pengemudi, pencetakan tiket, dan integrasi dengan ERP atau sistem penagihan.
• Pembaca RFID atau kode batang: SEBUAHutomatically identify vehicles to pull stored tare weights and driver details without manual data entry.
• CCTV dan pengenalan plat nomor (LPR): Memberikan keamanan, pencegahan penipuan, dan identifikasi kendaraan otomatis.
• Gerbang penghalang dan lampu lalu lintas: Kontrol pergerakan kendaraan dan cegah beberapa kendaraan berada di platform secara bersamaan.
• Penerbit printer dan tiket: Menghasilkan map atau tiket jembatan timbang yang berfungsi sebagai catatan hukum transaksi.

Tingkat otomatisasi dalam instalasi jembatan timbang sangat bervariasi. Silo gandum pedesaan mungkin beroperasi dengan indikator mandiri dan buku catatan manual, sementara terminal pelabuhan besar mungkin menjalankan jembatan timbang tak berawak yang sepenuhnya otomatis tanpa kehadiran operator sama sekali — setiap transaksi ditangani oleh RFID, LPR, dan sistem perangkat lunak yang beroperasi sepanjang waktu.

Jembatan Timbang vs. Timbangan Truk: Apakah Ada Perbedaan Nyata?

Ini adalah pertanyaan yang benar-benar membingungkan pembeli dan operator ketika mereka pertama kali menemukan kedua istilah tersebut. Jawaban singkatnya adalah: tidak, tidak ada perbedaan teknis atau fungsional antara jembatan timbang dan timbangan truk. Keduanya adalah perangkat yang sama, dijelaskan dengan dua nama berbeda yang berasal dari tradisi regional dan linguistik berbeda.

Yang terkadang menimbulkan kebingungan adalah dalam konteksnya skala patauoss , yaitu bantalan portabel yang ditempatkan di bawah masing-masing gandar untuk menentukan pembebanan per gandar. Beberapa orang menyebutnya sebagai "jembatan timbang" dalam arti yang longgar, namun secara teknis, timbangan gandar mengukur satu gandar pada satu waktu dan tidak memberikan pembacaan bobot total kendaraan secara bersamaan seperti yang dilakukan oleh jembatan timbang platform panjang penuh. Jembatan timbang yang sebenarnya — baik yang disebut timbangan truk atau jembatan timbang — mampu menampung seluruh kendaraan sekaligus.

SEBUAHnother area of potential confusion involves sistem timbang-dalam-gerak . Ini kadang-kadang disebut sebagai "jembatan timbang" dalam percakapan umum, namun mereka mewakili kelas teknologi yang berbeda. Jembatan timbang statis mengharuskan kendaraan berhenti dan diam selama pengukuran. Sistem WIM mengukur kendaraan yang sedang bergerak dan dirancang untuk serangkaian aplikasi berbeda, dengan toleransi akurasi yang berbeda pula.

Faktor-Faktor Yang Mempengaruhi Akurasi Jembatan Timbang

Bahkan jembatan timbang bersertifikat yang berkualitas tinggi pun dapat menghasilkan pembacaan yang tidak dapat diandalkan jika faktor operasional dan lingkungan tertentu tidak dikelola. Operator yang memahami faktor-faktor ini dapat melindungi kepentingan komersial dan kepatuhan hukum mereka.

Efek Suhu

Perubahan suhu ekstrem menyebabkan ekspansi dan kontraksi termal pada platform jembatan timbang dan sel bebannya. Sel beban berkualitas tinggi mencakup sirkuit kompensasi suhu internal, namun fluktuasi suhu harian yang luas — umum terjadi di iklim gurun di mana suhu dapat berubah secara signifikan. 30°C atau lebih antara siang dan malam — masih dapat menimbulkan kesalahan kecil jika kalibrasi tidak dilakukan dalam kondisi yang representatif.

Kontaminasi Platform

Lumpur, kerikil, dan puing-puing yang terakumulasi pada platform jembatan timbang menambah berat tara sistem. Jika tidak dibersihkan secara teratur, kontaminasi ini berarti platform tersebut berbobot sedikit lebih ringan dari beban kendaraan sebenarnya, sehingga menyebabkan pembacaan yang kurang sistematis. Di tambang agregat yang sibuk, misalnya, penumpukan material dapat menambah beban beberapa ratus kilogram hingga tara yang efektif, yang — tersebar dalam ratusan muatan per hari — menunjukkan kesalahan komersial yang berarti.

Penentuan Posisi Kendaraan

Agar jembatan timbang statis dapat memberikan pembacaan seluruh kendaraan secara akurat, seluruh kendaraan harus berada di peron tanpa roda atau as bertumpu pada jalur pendekatan. Penempatan kendaraan yang buruk — ketika poros depan atau belakang melampaui platform — akan menghasilkan pembacaan bobot kotor yang lebih rendah dari sebenarnya. Sebagian besar operator bersertifikat dilatih untuk memverifikasi posisi kendaraan sebelum menerima beban, dan sistem lampu lalu lintas serta penandaannya membantu memandu pengemudi untuk berhenti di lokasi yang benar.

Angin dan Getaran

Angin kencang menimbulkan gaya lateral dan vertikal pada kendaraan besar, yang dapat mempengaruhi pembacaan berat jika penimbangan tidak diselesaikan saat kendaraan dalam keadaan diam dan diam. Demikian pula, getaran mesin di sekitar — seperti dari penghancur, pemadat, atau pabrik berat — dapat menimbulkan kebisingan ke dalam sinyal sel beban. Indikator jembatan timbang modern mencakup algoritme penyaringan untuk menghitung rata-rata lonjakan getaran singkat, namun sumber getaran persisten yang mendekati skala memerlukan isolasi fisik atau pemosisian ulang instalasi.

Membeli atau Menentukan Jembatan Timbang: Yang Harus Diperhatikan

Baik Anda menyebutnya jembatan timbang, timbangan truk, atau timbangan kendaraan, proses pemilihan sistem yang tepat untuk aplikasi Anda mengikuti daftar periksa praktis yang sama. Terburu-buru mengambil keputusan atau memilih harga saja adalah salah satu kesalahan paling umum dan merugikan yang dilakukan operator.

• Tentukan kapasitas yang dibutuhkan: Identifikasi kendaraan terberat yang pernah menggunakan timbangan, termasuk pertumbuhan ukuran armada atau jenis kendaraan di masa depan. Tambahkan margin keamanan minimal 10–15% di atas beban puncak ini.
• Pilih panjang platform dengan hati-hati: Platform harus menampung kendaraan terpanjang di armada Anda dengan semua roda di dek. Untuk kombinasi B-double yang umum pada angkutan jalan raya Australia, hal ini mungkin memerlukan platform 25 meter atau lebih .
• Putuskan antara lubang dan pemasangan permukaan: Pertimbangkan drainase lokasi, ruang yang tersedia, tingkat pendekatan kendaraan, dan permanenitas pemasangan jangka panjang.
• Verifikasi persyaratan sertifikasi legal untuk perdagangan: Jika jembatan timbang akan digunakan untuk transaksi komersial, pastikan bahwa model tersebut disetujui untuk penggunaan perdagangan berdasarkan peraturan metrologi nasional Anda sebelum membeli.
• SEBUAHssess software integration needs: Operasi modern mendapat manfaat besar dari perangkat lunak jembatan timbang yang terintegrasi dengan sistem ERP, penagihan, atau manajemen armada yang ada. Evaluasi ini di awal proses spesifikasi.
• Evaluasi layanan berkelanjutan dan dukungan pemeliharaan: SEBUAH weighbridge is a long-term asset with a typical operational life of 20–30 tahun . Pilih pemasok dengan kemampuan layanan lokal dan struktur kontrak pemeliharaan yang jelas.
• Pertimbangkan tingkat otomatisasi: Untuk operasi dengan throughput tinggi atau tanpa awak, anggarkan anggaran untuk RFID, LPR, dan sistem penghalang otomatis sejak awal daripada mencoba melakukan retrofit di kemudian hari.
